tikfet分高低侧驱动注意事项有哪些?
Mosfet的栅极驱动分为高端驱动和低端驱动，因此降低栅极电压或降低栅极保护电路的效率影响很大。需要注意以下事项:a、最小化驱动器输出级与IGBT之间的寄生电感；b、正确放置驱动板和屏蔽门驱动电路，这种高端驱动意味着什么？...高端驱动器是驱动高端IGBT的驱动器。
HighSideMOSFET表示桥式电路中的上桥MOS管；低端MOSFET是下桥MOSFET，桥电路对上下桥MOSFET的要求不同。因此，有高端和低端。highsideMOSFET指的是具有非反相输出的MOS管电路。此时源极加载到地，栅极驱动电压接近正电源，称为高边驱动。同样，低端MOSFET是指输出反相的MOS晶体管电路，当漏极通过负载连接到正电源，栅极驱动电压接近负电源时，称为低端驱动。
DriveCircuit，位于主电路和控制电路之间，是放大控制电路信号(即放大控制电路信号驱动功率晶体管)的中间电路，称为驱动电路。驱动电路的作用是将控制电路输出的PWM脉冲放大到足以驱动功率晶体管切换功率放大。驱动电路的作用是将控制电路输出的PWM脉冲放大到足以驱动功率晶体管切换功率放大。
那是非常确定的。栅极电阻决定了IGBT的开关速度。A和Rg的小值可以导致更快的充电和放电，这可以减少开关时间和开关损耗，增强工作的固体电阻，并避免由于dv/dt引起的误导导通。缺点是抗噪能力弱，容易产生寄生振荡，使得导通时di/dt变大，FWD恢复时浪涌电压增大。
降低栅极电压或降低栅极保护电路的效率具有很大的影响。注意事项如下:a .最小化驱动器输出级与IGBT之间的寄生电感。b .正确放置驱动板和屏蔽门驱动电路，防止电源电路和控制电路之间的电感耦合。c .将栅极驱动电路与辅助发射极端子连接。d .当无法直接连接驱动PCB板和IGBT控制端子时，建议使用双股线(2转/厘米以下)。
首页产品中心应用领域新闻中心关于我们联系我们MOS晶体管栅极驱动振荡的原因及解决方案功率MOSFET由于具有开关速度快、驱动功率低、功耗低等优点，在中小容量变换器中得到了广泛的应用。采用功率MOSFET桥式拓扑时，同一桥臂上的两个功率器件在转换过程中，栅极驱动信号会产生振荡，此时功率器件的损耗较大。当振荡幅度较大时，功率器件就会导通，导致功率开关管通过而损坏。
在深入分析MOSFET栅极振荡机理的基础上，设计了硬件驱动电路。理论分析和实验结果表明，本文提出的方法只需增加较少的器件就能最大程度地抑制振荡。栅极驱动信号振荡的原因是功率MOSFET的等效电路。可以看出，三极之间有结电容，栅极输入相当于一个容性网络，驱动电路有分布电感和驱动电阻。以上管的开启过程为例，当下管V2已经完全关断时，栅极和源极处于同一电位。
对于大功率IGBT，驱动电路的选择基于以下参数要求:器件关断偏置、栅极电荷、固体电阻、电源。门电路的正偏置电压VGE和负偏置电压VGE以及门极电阻RG对IGBT的通态压降、开关时间、开关损耗、短路容限和dv/dt电流有不同的影响。栅极驱动条件和器件特性之间的关系如表1所示。栅极正电压的变化对IGBT的开通特性、负载短路能力和dVcE/dt电流有很大影响，而栅极负偏压对关断特性有很大影响。
表1 IGBT门极驱动条件与器件特性的关系由于IGBT的开关特性和安全工作区随着门极驱动电路的变化而变化，驱动电路的性能将直接影响IGBT能否正常工作。为了让IGBT可靠地工作。IGBT对其驱动电路提出以下要求。1)向IGBT提供适当的正向栅极电压。当IGBT打开后。由栅极驱动电路提供给IGBT的驱动电压和电流应该具有足够的幅度，使得IGBT的功率输出级总是饱和的。
我简单说一下，不需要任何图片。你自己找个3120的示意图就行了。MOSFET驱动器需要一个电压，对吗？3120的引脚8可以连接足以驱动MOSFET的电压，例如15V。3120的输入端给出信号，3120输出端上方的晶体管导通，相当于15V电源直接接在栅电极上。这不是开车。如果去掉输入信号，上面的晶体管就会关断，从而关断栅电极的电压。

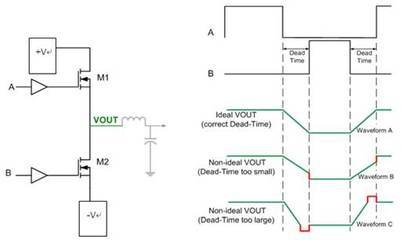

高端驱动器是驱动高端IGBT的驱动器。半桥结构由高端IGBT和低端IGBT组成。驱动高端IGBT的称为高端驱动，驱动低端IGBT的称为低端驱动。在一般逆变器、开关电源、电机驱动等应用中，需要两个以上的mosfet或IGBT形成桥式连接。其中靠近电源端的(如图中红色部分)通常称为高压侧或上臂，靠近接地端的通常称为低压侧或下臂(如图中蓝色部分)。仅根据它们的不同位置和电压值来区分高度。
传统的方法通常是多路电源驱动或构建自举升压电路。但是器件太多，可靠性低，器件太多之后的高频应用，分布参数，布线，电磁干扰都是问题，所以现在一般都是用专用的驱动芯片来完成。例如，为您提供的数据手册截图中使用了型号为IR2130的三相6输出mosfet/IGBT驱动器专用芯片。
