同步加法器和异步加法器 异步进位加法器

什么是全加器？触发器的异步端一般指异步清零端或异步置位端。用74ls192设计一个异步53进制加法计数器，如果是加法器~，信号加载在UP端，如果从零开始，A，半加法器，半加法器，全加器都是加二进制数，用74LS74双D触发器芯片设计一个异步四进制加法计数器并不容易。

烽火台在中国古代，为了传递军事信息，人们曾经设立过烽火台，用火和烟来传递信息。烽火台白天烧狼粪，晚上点柴火。传说烧狼粪时有大量的烟直冲蓝天，比白天的火更容易被发现，所以篝火有时也叫狼烟。发现敌人就点起篝火，从台湾传到台湾，传到军营。2700多年前，中国周朝时期的篝火预警系统已经非常完备。马拉松就是要告知人们，在交通、通讯不发达的古代，人们只能靠两条腿或骑马传递信息。

公元前490年，希腊军队在马拉松平原击退了波斯国王大流士一世的入侵。信使菲德尔·皮茨一口气从马拉松跑到雅典，报告好消息。当他跑完42.195公里，冲到雅典广场，喜讯完毕。他筋疲力尽，倒在地上死了。为了纪念这位战士的英雄事迹，1896年，在世界第一届奥运会上，他跑的距离作为长跑项目被列入运动会。用邮政传递信息和文字的发明促进了人们的交流，交流从此开始。

分析步骤:1。根据给定的逻辑图，一步步写出从输入到输出的逻辑函数；2.用公式法或卡诺图化简逻辑函数；3.从简化的输出函数表达式中列出真值表；从逻辑表达式或真值表中总结组合电路的逻辑功能。设计步骤:1。仔细分析设计要求，确定输入和输出变量。2给输入输出变量赋值0和1，根据输入输出的因果关系，列出输入输出对应表，即真值表。

画一个逻辑电路图。4.6.7组合逻辑电路设计。第一，组合逻辑电路的分析流程和逻辑表示只有当决定事情结果的所有条件都满足时才会发生。输出变量为1的组合和表示输出变量为1的组合的所有因子的组合出现，输出变量为0的所有组合不出现，所以可以表示输出变量为1的组合。组合逻辑电路的分析分为以下步骤:用给定的逻辑电路图写出输出端的逻辑表达式；(2)列出真值表；(3)通过真值表总结逻辑函数，看原电路是否最理想，如果不是，则改进。

应该是使用D触发器的数字电路实验设计:D触发器构成的4位异步二进制加法计数器9:09 1。选用芯片74LS74，管脚图如下:说明:74LS74是一个上升沿触发的双D触发器，D触发器的特征方程为2。设计方案:计数器由触发器组成。触发器有两种状态:0和1，所以一个触发器可以代表一个二进制数。如果将n个触发器串在一起，就可以表示一个n位二进制数。

如果是加法器~，信号加载在UP端；如果从零开始，那么A、B、C、D不需要预置，因为当元件自由运行时，输出是从0000到1001；如果从非零开始，则需要通过LD端子预置a、b、c、d的值。如果从26开始用十六进制计数，也就是00100110，此时只要中间两个端子用与门连接，反馈到LD端，那么A、B、C、D应该用0010连接。

不容易。如下图所示，两个D触发器的R端和S端都接VCC，74HC74可以改成74LS74。请及时采纳。两个D触发器的R端和S端都接VCC，74HC74可以改成74LS74。74LS74只异步设置/PRE1、/PRE2，异步清除/CLR1、/CLR2。触发器的异步端一般指异步清零端或异步置位端。与同步清零端或同步置位端相比，二者的区别在于:同步清零或置位，电平有效后，清零或置位操作发生在时钟的上升沿(或下降沿)；

异步二进制加法计数器异步二进制计数器以从低位向高位逐位进位的方式进行加法计数。因此，触发器不同步。根据二进制加法的计数规则，如果第I位为1，则加1时应变为0，同时向高位发送进位信号使其翻转。如果用T’触发器构成计数器电路，只需将低触发器的Q(或Q)连接到高触发器的时钟输入端实现进位。

74HC161和74LS161是常用的四位二进制可预置同步加法计数器。74HC161为CMOS型，74LS161为TTL型。它可以灵活地应用于各种数字电路和单片机系统中，实现分频器等许多重要功能。CLR为异步清零控制端，LOAD为同步设置控制端，enp和ent为计数控制端。a是并行数据输入端子。Qd、Qc、Qb和Qa是数据输出端子。

CLK是时钟输入。同步二进制计数器74HC161芯片的逻辑功能表如下:扩展数据:74hc161的主要功能如下:1 .异步清零功能:当CLR为负为零时，无论是否输入时钟脉冲CLK等信号，计数器都清零，即Qd~Qa全为零。2.同步并行数设置功能:当CLR反1，负载反0时，在输入时钟CLK上升沿的作用下，并行输入数据dcba放入计数器，即Qd~Qadcba。

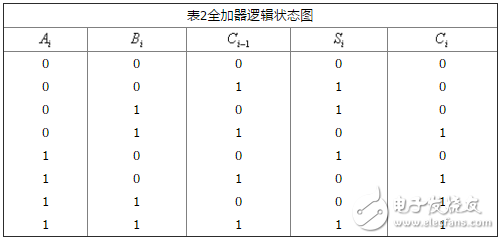

半加法器，全加器，都做二进制数加法运算。半加法器只能将[两个]二进制数相加；全加器，可以加【三】个二进制数。什么是“二，三”？可以看出，两个四位二进制数A和B相加的垂直形式如下:在最低位，只加两位数，可以用“半加法器”来完成。在其他位，则是三位数的相加，必须由“全加器”完成。A和B相加后会产生C(进位)和S(和)。

它们的逻辑电路图当然也可以由“门电路”组成。但是，半加法器和全加器都有自己的逻辑符号(图中也给出了)，谁再用“门电路”画电路图，显然是外行。-级联n个全加器以形成n位加法器，74LS283是一款集成4位加法器的集成电路。引脚之间的关系为:c4s3s2s1 s03a2a1a0b2b1oc0。
