无源晶振的负载电容 无源晶振负载电容计算公式

晶振的负载电容的作用是什么？如何区分晶振的负载电容和外接电容？晶体振荡器两侧的谐振电容也称为负载电容。晶体振荡器的负载电容选择与普通振荡器相同，应满足以下要求:1，增益足够大；2.正反馈回路；3相2npai晶体的负载电容应与振荡器电路相匹配，只有当振荡器电路的负载电容和等效负载电容相等时，振荡器电路的输出频率才与晶体频率一致。

这个要根据晶振的规格和电路中的因素来确定。两个16MHZ晶体谐振器的负载电容值可以不同，例如10PF、20PF.....负载电容值在生产过程中确定，不能改变。购买晶体振荡器时，你应该得到准确的规格。在电路中使用晶体振荡器时，应满足规格书中晶体振荡器的负载电容值。

有人说是负载电容，用来校正晶体的振荡频率；有人说是启动电容；有人谈到了共鸣。泰和电子的公刘给你分析一下:电容和内部电路一起形成了一定频率的振荡。这个电容是硬连线的，固定频率的能力很强，其他频率很难干扰。让我们简单的理解一下。我们来对比一下我们听过的一个笑话，大概意思是我的飞机被劫持了，其他劫机者再等一次。这个电容器就是劫机者。

用具有一定标准振荡频率的晶体代替电容和电感组成的振荡电路，振荡频率不会漂移且稳定。晶振可以是晶体振荡器(有源)也可以是晶体谐振器(无源)，市场上通常指的是后者。晶体振荡器电路是由晶体谐振器组成的振荡器电路，单独作为器件时就是晶体振荡器。晶振是晶体振荡器的缩写，可以等效为一个电容和一个电阻并联后再串联一个电容的二端网络。在电工学中，这个网络有两个谐振点，低频为串联谐振，高频为并联谐振。

该并联谐振电路可以添加到负反馈电路中，以形成正弦波振荡电路。因为晶体振荡器等效电感的频率范围很窄，所以即使其他元件参数变化很大，这个振荡器的频率也不会有很大变化。晶振有一个重要参数，就是负载电容值。通过选择与负载电容值相等的并联电容，可以获得晶体振荡器的标称谐振频率。

晶体振荡器俗称晶体谐振器，是一种机电器件，由电损耗很小的应时晶体经过精密切割研磨、镀电极和焊接引线制成。这种晶体有一个非常重要的特性。如果给它通电，它就会产生机械振荡。相反，如果给它施加机械力，它就会发电。这种特性被称为机电效应。它们有一个很重要的特点，它们的振荡频率与它们的形状、材料和切割方向密切相关。因为应时晶体的化学性质非常稳定，它的热膨胀系数非常小，它的振荡频率也非常稳定，它的谐振频率也非常精确，因为几何尺寸可以非常精确地控制。

它们的机电效应是机电的不断转换...，而电感和电容组成的谐振电路就是电场和磁场的不断转换。在电路中的应用，其实就是把它看成一个高Q值的电磁谐振电路。由于应时晶体的损耗很小，即Q值很高，当它作为振荡器使用时，可以产生非常稳定的振荡，当它作为滤波器使用时，可以获得非常稳定和陡峭的带通或带阻曲线。

晶振的频率不是完全固定的，可以在一定范围内微调。起微调作用的就是这两个电容，一般其中一个是可调电容。晶体振荡器接收信号电流。如果不加，就收不到信号电流。淹死的鱼9527给出了最准确的答案。晶体振荡器两侧的谐振电容也称为负载电容。水晶壳上标注的频率既不是串联谐振频率，也不是并联谐振频率，而是负载电容外接时测得的频率，数值介于串联谐振频率和并联谐振频率之间。

晶体振荡器又称应时晶体，是电子产品中最常用的元器件之一，主要用于振荡电路中。晶体振荡器主要由晶片、导电胶、电极等器件组成。晶体振荡器是石英晶体谐振器的简称，也叫有源晶体振荡器。它可以产生中央处理器(CPU)执行指令所需的时钟频率信号。CPU的所有指令都是在此基础上执行的。时钟信号频率越高，CPU通常运行得越快。

负载电容CL由CG、CD和CS组成。除了振荡器电路中的两个外部电容之外，还包括晶体两个引脚之间的寄生电容、ic芯片两个引脚之间的寄生电容以及来自PCB的杂散电容。负载是指电路中连接在电源两端的电子元件的负载，包括容性负载、阻性负载和感性负载。电路中不应有负载，电源的两极应直接相连。这种连接称为短路。

电容等不耗电的元件也可以连接，但这是开路。容性负载的含义是指电容的性质(充放电，电压不能突变)，即当负载电流比电源超前负载电压一个相位差时，负载就是容性的(如负载是补偿电容)。晶振的标称值在测试时有一个“负载电容”的条件，工作时只有满足这个条件，振荡频率才与标称值一致。负载电容只保持这个固定的电压值，没有其他功能。

晶体振荡器的原理和普通振荡器一样，要满足以下要求:1。增益足够大；2.正反馈回路；3相2npai晶体的负载电容应与振荡器电路相匹配。只有当振荡器电路的负载电容和等效负载电容相等时，振荡器电路的输出频率才与晶体频率一致。如果晶振负载电容过大，振荡输出频率会低于晶振频率，否则会高于晶振频率。

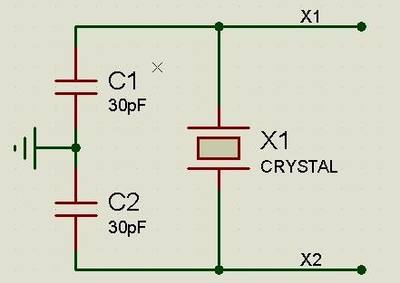

在晶振行业，晶振和晶体这两个词很容易混淆。严格来说，两者大相径庭。晶振是晶体振荡器的简称，晶体是指晶体谐振器。晶体谐振器又称无源晶体振荡器，需要外部电路在电路中起振，但自身不能起振。晶体振荡器，也叫有源晶体振荡器，可以自己振荡，不需要外部电路的帮助，因为本身结构中就有振荡片。那么晶体谐振器两端的外接电容有什么作用呢？

也可以理解为谐振电容的一部分。它根据晶体振荡器制造商提供的晶体振荡器要求来选择负载电容的值，换句话说，晶振的频率是在其提供的负载电容下测量的，可以最大限度的保证频率值的误差。而且可以保证漂移和其他误差，两个电容的值是一样的，或者说差别不大。如果相差太大，容易造成共振的不平衡，容易造成振动停止或干脆停止，2.另一个功能是平衡晶体振荡器引脚的电感。
